光變材料感光變色粉介紹說明

頂凡光變粉介紹說明：
一. 光譜基本常識：頂凡光變粉紫外線按不同波段分為三種，波長在250（nm）以下的為UVC，皮長在250-320（nm）以內的為UVB，波長在320-380(nm)以內的為UVA。可見光范圍380-800（nm），紅外光范圍為900-1800（nm）

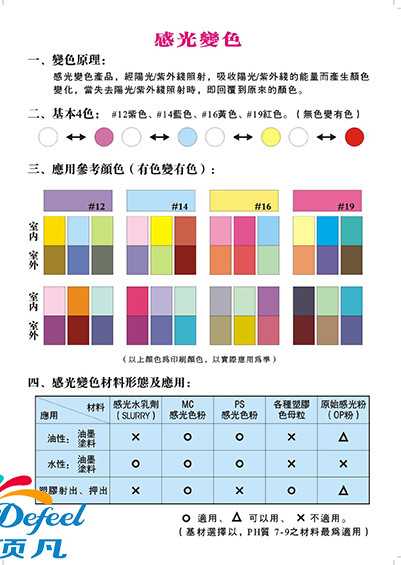

二. 光變色原理：頂凡光變粉利用UVA的能量將感光分子鍵打開，使它從低能階跳到高能階。即從不可見光跳到可見光，從而產生顏色的變化。當失去紫外線照射或溫度升高超過45ºC時，感光分子鍵關閉，即回復到原來的顏色。

三.感光變色材料形態及應用：
原始光變粉OP粉

1、頂凡變色顏料光變粉可以溶解于各種溶劑中，故使用時不受粒徑大小限制，如甲苯、二甲苯、MEK…等，但各種溶劑因極性及溶解度不同，OP粉會產生色相移轉，因此使用時最好建立標準溶劑。

2、頂凡光變粉各種基本色彼此間可以相互混合（無色或淺色變有色），也可以和一般染料，相互混合使用（有色變有色）。

3、各種不同溶劑、極性和基材都會對OP粉產生顏色變化影響，所以同一染料在不同溶劑、極性和不同基材都會有不同顏色表現。

4、頂凡光變粉耐熱最高溫度OP#12為236ºC、OP#14為256ºC、OP#16為240ºC、OP#19為2220C，使用時最好降低10ºC以上，避免熱分解。

5、OP粉使用時須和光安定劑、抗氧化劑并用，光安定劑和抗氧化劑的用量為OP粉的0.5-5倍。

6、使用時因基材軟硬度不同而不同，愈軟及愈厚等基材使用量愈少，光變色疲乏可能因UV光曝光時間、酸性、放射性和濕度等的作用而引起的。

7、變色回復過程，可能由于UV光消失或溫度增加（45ºC以上）而形成。

8、避免和UV吸收劑并用，因UV吸收劑和原始光變粉都是吸收UVA光波，會造成變色效果減低。

9、OP粉本身在紫外線光下不會有顏色變化，須經有媒介體才可使顏色產生變化。
